全自动数控弯管机弯管的简易编程方法

张家港市卓氏鑫辉机械有限公司主营弯管机等管类加工设备，生产的三维数控弯管机速度快，弯管角度准，稳定性高，针对新老客户，特此简易地介绍数控弯管机在编程方面的技巧。特举二个案例进行解释说明。此制动管的弯管尺寸精度为±0.1mm,角度精度为 ±0.1°,最大弯管角度为270°。夹管、送管、转管、弯管全部由计算机系统控制。使用计算机的编程是关键。弯管数据的编程方法，有手工编程和计算机辅助编程。

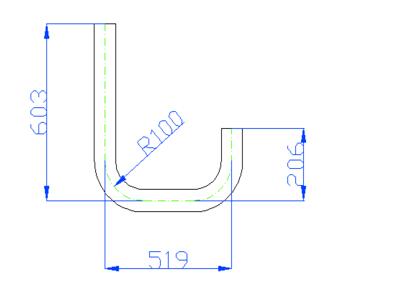

手工编程：对于弯管形状不太复杂的弯管（如图1），所弯管的程序不多，用手工编程就显得比较简便，迅速。如一个，或两个90°弯，而且在一个平面上，以现生产的NX70制动管为例。弯管的主要程序有Y（送管）、B（转管）、C（弯管）及其它辅助程序组成，如：加工数量、送料距离、送料后退距离、倒模长度等。如有下图这根管，送管Y为管子尺寸长度减半径

 Y                       B                         C

106                      0                         90

     319                      0                         90

将Y、B、C输入计算机

它的下料尺寸为1225，送料距离为用1225-100=1125mm.。因夹管长度为50~1000取100即可，送料后退距离为603-100=503，再将其它辅助数据输入计算机，即可开始弯管。

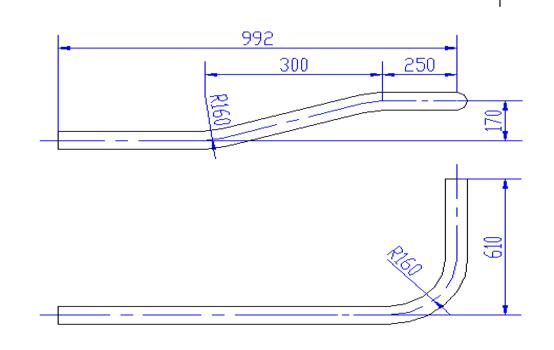

计算机辅助编程：管子形状复杂的，可借助计算机进行辅助计算编程。但这种编程直观性差，过程复杂，不易掌握，也不易检查，而且计算出的数据和实际管形有小小误差。所以在平台上，按1：1的比例画出放样图进行对照，以便修整数据。如下图，经计算机计算Y、B、C为

Y                       B                         C

510                     -90                        90

150                      0                         37

227                     180                        37

Y                       B                         C

510                     -90                        90

150                      0                         36

225                     180                        36
